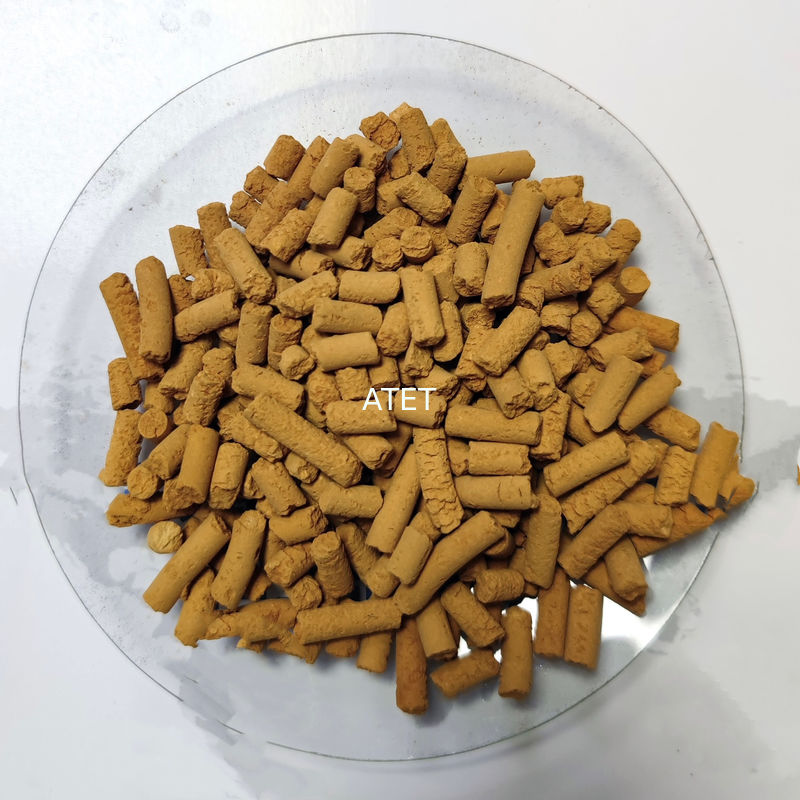

정상 온도 고 정밀 철산화 얇은 탈황제

WH-705 고효율 고체 탈황제는 새로운 골격 구조 물질을 사용하며 활성 성분으로 하이드록실 그룹 철산화 (γ-FeOOH) 로 구성됩니다.HT-705 탈황제는 특수 기술로 생산되었으며 빠른 탈황 속도를 가지고 있습니다, 높은 황 용량과 높은 충격 저항성.₂천연가스, 석유 관련 가스, 합성가스, 메탄, 석탄 가스 등에서 S. 그것은 특히 철강 가스의 탈 황화에 적합합니다. 그 황화 성능은 30% 이상에 도달 할 수 있습니다.많은 철강 공장에서는 H를 제거하는 데 사용합니다.₂S는 코크 오븐 가스인 중국 바오우 스틸 그룹, 베이징 쇼우랑 회사 리미티드에서 생산됩니다.

장점

간단한 장비,

편리한 조작

높은 정화,

낮은 침대 저항,

높은 적응력,

빠른 반응 속도,

높은 황 용량

작동 원칙

철산화물 탈황제는 약한 알칼리성이며 정상적인 온도에서 H2S에 강한 친밀감을 가지고 있습니다.

소황 제거                                         재생

Fe2S₃·H20+3H2S=Fe2S₃·H20 + 3H20 Fe2S₃·H20+3/202=Fe20₃·H20+3S

Fe2S₃·H20+3H2S+2FeS+S+4H20 4FeS +302+6H20=2Fe20₃·H20+4H20+4S

운영 조건

1우주 속도: 가스 ≤3000h^-1

2온도: ≤60°C (최선 20-40°C)

3압력: ≤10Mpa

4추천된 침대 높이-지름 비율: 1.0~3.0

5오₂H:₂S≥3 (v/v)

성능 지수

1소황 제거 정밀도: ≤0.1ppm (v/v)

2황화물 용량: ≥30% ( wt, 30°C, 이산화탄소 가스가 아닌)

3포화 된 황 용량 ≥ 600mg/g

주요 특징

우리 회사의 철산화물 탈황제 생산 과정은 독특한 화학 합성 및 화학 포어 제조 프로세스를 채택하고 제품의 대량 밀도는 작습니다.포스 부피가 크다, 미세포가 특히 발달하고 특정 표면이 크습니다.

1) 높은 탈황 정확성

실험실 평가 장치는:₂소황 제거 입구의 S 함량은 10000mg/m입니다.³우주 속도는 1000 h입니다.^-1, H₂소황 제거 출구의 S 함량은 ≤ 0.03mg/m입니다.³.

2) 빠른 반응 속도

실험실 평가장치 시험: H₂소황 제거 입구의 S 함량은 10000mg/m입니다.³그리고 우주 속도는 5000 h입니다.^-1, H₂소황 제거 출구의 S 함량은 ≤ 1.0mg/m입니다.³그것은 얇은 탈황제 침대의 작업 상태에서 사용 될 때 독특한 성능을 가지고 있으며 가스와 탈황제 사이의 짧은 접촉 시간을 가지고 있습니다.

3) 큰 연소 용량

탈황화 원리에서는 두 가지 주요 반응이 거의 동기화되어 H2S가 마침내 미세포로 배치되는 원소 황으로 전환됩니다.이 원리는 황소화 원리에서 볼 수 있습니다.:

·소황 해제제는 실제로 촉매이며, 철산소는 이러한 순환적 소황 해제 과정에서 지속적으로 소황 해제되고 재생됩니다.

·소황 해제제는 미세포를 형성하고 있으며, 기체는 소황 해제 반응을 위해 소황 해제제의 가장 안쪽에 침투 할 수 있습니다.소황 제거기의 사용 효율을 향상시키는.

위의 두 가지 요점은 효과적이고 크게 황화기 용량과 사용 수명을 향상시킬 수 있습니다.
